Circuitos de válvulas modulares
Los siguientes ejemplos de circuitos muestran montajes típicos de una válvula de control direccional Northman en una subplaca con y sin válvulas modulares.
Subplaca y válvula de control direccional
Este circuito muestra una válvula de control direccional montada en una subplaca y controlando un cilindro. Se puede usar cualquier estilo de carrete con este estilo de montaje.
Válvula de control direccional, válvula de control de flujo y subplaca
Este circuito muestra una válvula de control direccional montada con una válvula modular de control de flujo en una subplaca y controlando un cilindro. Se puede usar cualquier estilo de carrete con este estilo de montaje.
Válvula de control direccional, válvula de retención operada por piloto y subplaca
Este circuito muestra una válvula de control direccional montada con una válvula modular de válvula de retención operada por piloto en una subplaca y controlando un cilindro. La válvula de control direccional debe tener el “carrete central flotante” C4 para que esta combinación de montaje funcione correctamente porque los pilotos deben estar ventilados para que los controles estén completamente asentados.

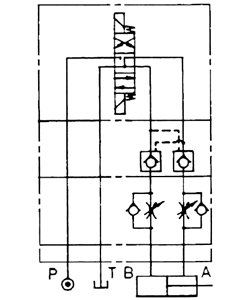

Válvula de control direccional, válvula de retención operada por piloto, válvula de control de flujo y subplaca
Este circuito muestra una válvula de control direccional montada con una válvula modular de válvula de retención operada por piloto y una válvula modular de control de flujo en una subplaca y controlando un cilindro. Los módulos deben instalarse en este orden y la válvula de control direccional debe tener el “carrete central flotante” C4 para que esta combinación de montaje funcione correctamente porque los pilotos deben estar ventilados para que los controles estén completamente asentados.
